貴陽地磅計重稱重設備可移動檢測實驗室的實現

治理公路載重車輛超載超限是我國交通部門近年來的工作重點，計重收費是治理超載超限的舉措。在高速公路、公路收費站出口安裝計重收費系統，對車輛除收取正常車型公路管理費外再按超限比例“噸公里”的方式加收超載費用，該方法的實施有效遏制了超載超限。

然而，自計重收費項目實施以來由計重準確引起的質疑和投訴時有發生,所以對如何使計重收費更加合理，以減少經濟糾紛，成為一直以來困擾交通部門 和質檢系統的實際問題，而解決這一問題的關鍵是提高計重設備的稱量準確性。計重設備是一種可自動稱量動態過往車輛的自動衡器，提高該衡器計量準確性，對其進行定期計量檢測是方法。由于這類衡器固定安裝于高速公路或一級國道的收費出站口，則欲實施計量檢測必須利用可移動實驗室到現場實施。

本文將提供一貴陽地磅可移動實驗室的配置方案，完成嵌人安裝于高速公路計重收費系統中的動態地磅的現場檢測。

一、實驗室的配置需求

根據稱量形式，動態地磅分為整車稱量的地磅和稱量軸重的動態軸重衡器，其中用于計重設備的動態地磅是一種動態軸重衡。

1.動態地磅的計量要求

動態地磅的準確度分為總車重計量和軸重計量?jì)深?lèi)準確度等級：總重量計量劃分為6個準確度等級:0.2級、0.5級、1級、2級、5級、10級;軸稱量可劃分為 6個準確度等級:A級、B級、C級、D級、E級、F級。

(1)靜態稱量的計量要求

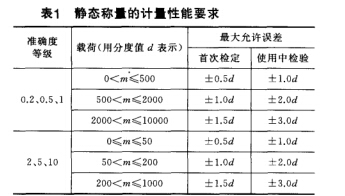

用于靜態稱量使用時，其計量性能要求應符合表1要求。

(2)自動稱量的計量要求

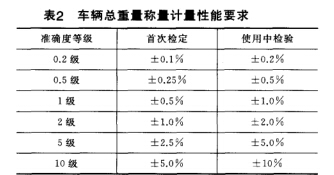

車輛總重量稱量計量性能要求如表2所示。

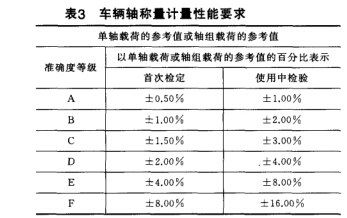

車輛軸稱量計量性能要求如表3所示。

2.檢測實驗室的配置

根據動態地磅的計量要求，其檢測的實驗室應配備靜態稱量指標和自動稱量試驗的標準配置，本系統的實驗室配置給出了計量標準裝置和自動檢測單元(見圖1)。

由于靜態性能檢測按照JJG555-1996《非自動秤通用檢定規程》的規定進行，所以靜態性能檢測的配置應具有符合要求的相應準確度等級的砝碼,該砝碼的擴展不確定度應為被檢定動態地磅相應載荷大允許誤差的1/3。我們知道砝碼準確度分為E1、E2 F1、F2、 M1、M11、M2、M22和m13等級，檢定動態地磅的砝碼通常選用％級砝碼,測量范圍應能達到大秤量的砝碼和用于加差的小砝碼，因此實驗室配置的標準砝碼通常選擇由（lg~20kg)和能達到大秤量的It砝碼。

動態性能檢測的配置是根據JJG907-2006《動態 公路車輛自動衡器檢定規程》的要求進行的，其中不僅具有滿足被測衡器要求的控制衡器，還應具有符合被測衡器預計稱量的車輛，這些車輛包括雙軸剛性車 輛和非雙軸剛性參考車輛，其中非雙軸剛性參考車輛至少應有兩種不同類型，應從以下3種車型中至少選擇兩種車型：

參一輛三軸/四軸固定結構的車輛。

參一輛具有三軸拖車的五軸虎軸懸掛結構的車輛。

參一輛雙軸/三軸車輛加上一輛兩軸/三軸連接的拖車。

二、可移動檢測實驗室的實現

所謂可移動檢測是可將標準裝置移至汽車衡安裝現場進行檢測，這其中包括標準器移動和現場檢測配套設施布設等，下面將分別論述靜態稱量、自動稱 量和自動檢測的可移動檢測實現方式。

1.靜態稱量性能可移動檢測的實現

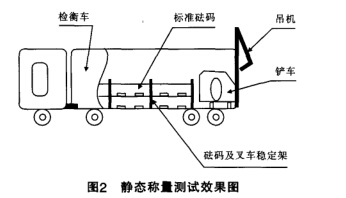

通常安裝于高速路或國道路口的計重設備是可進行軸重稱量的動態地磅，又稱動態軸重衡，這種衡器可進行過往車輛的軸重稱量，同時也可通過累計的方式計量過往車輛的總車重。相對于整車稱量的動 態地磅，軸重衡的外形尺寸較小，一般工作臺面為 80cmx320cm。該地磅可稱 量大軸重通常是301。在實 施靜態性能現場測試時有兩個難點：一是如何將30t的大砝碼移至現場；二是如何將30t按碼依次加載到軸重衡的80cmx320cm臺面。
