地磅維修調試簡要說明

前言：調試部份儀表針對為XK3190-DS3數字式儀表的地磅稱重系統

一. 安裝傳感器并連線

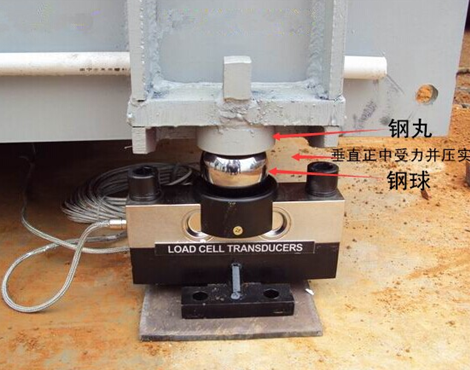

1．用千斤起分別頂起要更換的傳感器的那個角的秤體，移出老傳感器，放入新傳感器，傳感器中間放上鋼球，地磅秤體頂端焊有凹形的鋼丸，鋼球正中對應凹形的鋼丸中心，把舊傳感器線從穿線管內拉出，穿入新傳感器上的線，或原來舊傳感器不再用的話，剪斷舊傳感器線，用舊線帶新線通過穿線孔，連接到接線盒中，接線盒位置應該在秤體中間位置，把六個傳感器這樣依次裝好，并連線到接線盒中。安裝好后，檢查傳感器上的鋼球與秤體上的鋼丸是否垂直受力、并壓實（可用手轉鋼球，如果此時鋼球可以轉動說明沒有壓實）。如果沒有壓實則相應在傳感器底部墊薄鐵板（厚度2mm~6mm左右）。

（正裝傳感器安裝方式）

2．在磅房?jì)x表背部插上主線端子，并通過穿線孔把主線連接到地磅中的接線盒。


二．調試
系統連接好后，儀表開機自檢后歸零了，說明大致已安裝正確，可讓一人依次站在地磅上的六個傳感器位置上并看儀表的稱重顯示值，如果都差不多，則進入下面步驟。
1． 角差修正（調角差）
準備一輛叉車（地磅調角差工具，車身短又相應較重一般有4噸多）

按【調角】   如果有提示要輸入密碼的,顯示會(huì )顯示000000,則按入888888再按[輸入]
按【2】
按【輸入】
此時儀表會(huì )顯示“noLoAd”,這時就要保證地磅是空磅，地磅上沒有人、物體或車輛在上面，
。確認是空磅后，
按【輸入】
按入【壓角工具大概重量值】，比如叉車重量估算是4200的，則按入[4200]，此步按入當前壓角工具重量值大概就行
按【輸入】
此時儀表會(huì )顯示“An01”，叉車就可以上磅到一個傳感器角位上，盡量靠邊。等個十來秒待地磅穩定后。
按【輸入】
此時儀表會(huì )顯示“An02”， 叉車則往前開到前面一個角上，停穩后，再按【輸入】，
照這樣依次壓完6個角位。
壓完后，儀表返回稱重狀態。

這時我們可以檢驗一下，壓角后的效果，用叉車依次在地磅上的6個角位上走一遍，并記下相應的稱重顯示值，看下6個數據是不是相同（相差1個分度值左右正常），如果覺得角差還是比較大，則可以按照以上調角方法再操作一遍，再檢驗下效果。

2．重量標定

準備一輛已知準確重量的重車或物體（10噸以上為佳），可到附近了解準的地磅上去過下，多過幾家，好心中有數。

【設置】輸入密碼【7】、【8】后按【輸入】，儀表顯示【AdLoAd1】，已知重量的重車開上磅，按入【此重車的實際重量數值】，公斤為單位，再按【輸入】后，儀表返回稱重狀態，顯示當前重車的重量值。

通過以上步驟，您的地磅就可以稱重過磅了。
